柱面镜
柱面镜是非球面透镜,可以有效减小球差和色差。具有一维放大功能。柱面镜主要应用于改变成像尺寸大小的设计要求。可应用在线性探测器照明,条形码扫描,全息照明,光信息处理,计算机,激光发射等领域。光学柱面镜在强激光系统和同步辐射光束线中也有着广泛的应用。晨征光电可提供平凸柱面透镜、平凹柱面透镜、双凸柱面透镜和双凹柱面透镜。

产品应用:
条形码扫描
投影光学系统
激光测量系统
全息技术

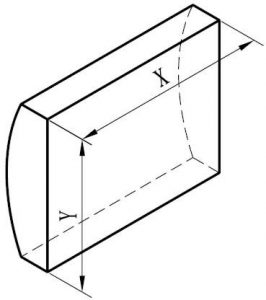

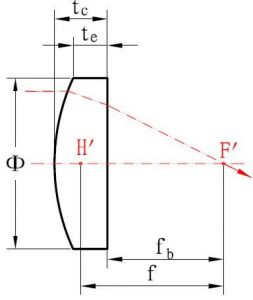

Plano-Convex Cylindrical Lens1

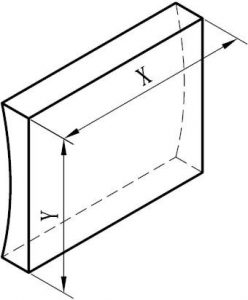

Plano-Concave Cylindrical LensPlano-Convex Cylindrical Lens1

柱面透镜规格:

AttributeSpecification
MaterialBK7(H-K9L), fused silica(JGS1),SF10(H-ZF13)
Surface Figureλ /2@633nm on plano side
Surface Quality60/40 Scratch/Dig
Dimension Tolerance+ 0.0mm, – 0.1mm
Thickness Tolerance± 0.2mm
Chamfer0.25mm at 45° typical
Concentricity3 minutes
Focal Length Tolerance± 1% typical
Antireflection CoatingWavelength user specified
R 0.25% for V-type AR coating
R 0.5% for BBAR coating, per surface.
Clear ApertureExceeds central 85% of dimension
